Luminarios LED de obstrucción para señalización aérea
Para que sean percibidas en su forma y dimensión por los pilotos de aeronaves, las grandes construcciones y estructuras de gran altura deben contar con la iluminación adecuada.
Por ing. Gabriel Torres Aguilar
Los luminarios LED de obstrucción para señalización aérea tienen como objetivo proporcionar una ayuda visual que permita a los pilotos de las aeronaves distinguir construcciones edificadas y estructuras instaladas que pudieran interferir en sus trayectorias de vuelo, esto se logra cuando estas construcciones edificadas y estructuras instaladas son claramente percibidas en su forma y dimensión, así como por su distancia y ubicación.
Respecto a sus principales características técnicas de diseño, construcción y operación, actualmente todos los luminarios LED de obstrucción para señalización cumplen de forma indistinta con las especificaciones de los principales organismos de la aeronavegación civil:
•International Civil Aviation Organization (ICAO) a nivel internacional.
•Federal Aviation Administration (FAA) de Estados Unidos de América.
Ambas instituciones clasifican a los luminarios de distintas formas, sin embargo, existe una clasificación combinada para los efectos prácticos de su selección, instalación y desempeño en cualquier país:
I.- Luminarios LED de obstrucción para señalización aérea de baja intensidad luminosa (mínima de 32 candelas) con emisión de flujo luminoso fijo de color rojo, para operación nocturna en alturas menores a los 45 metros con cumplimiento con ICAO Tipo A, B y FAA L-810.
II.- Luminarios LED de obstrucción para señalización aérea de mediana intensidad luminosa (máxima de 20,000 candelas) con emisión de flujo luminoso intermitente de color rojo o blanco, para operación nocturna y diurna en alturas mayores a los 45 metros con cumplimiento con ICAO Tipo A, B , C y FAA L-864, L-865, L-866.
III.- Luminarios LED de obstrucción para señalización aérea de alta intensidad luminosa (máxima de 200,000 candelas) con emisión de flujo luminoso intermitente de color blanco, para operación nocturna y diurna en alturas mayores a los 150 metros con cumplimiento con ICAO Tipo A, B y FAA L-856, L-857.
Aplicaciones
LED para edificaciones altas
Señalización aerea LED
• Edificaciones altas de uso institucional, comercial e industrial.
• Torres de grúas móviles o fijas de carga.
• Torres de líneas de transmisión de energía eléctrica.
• Turbinas eólicas generadoras de energía eléctrica.
• Torres de control y terminales de pasajeros en aeropuertos civiles.
• Chimeneas de hornos en instalaciones industriales.
• Torres de telefonía y telecomunicaciones.
• Antenas de radio y televisión.
• Estructuras de puentes colgantes para tránsito de vehículos automotores.
• Antenas para mediciones meteorológicas.
• Torres de refrigeración en instalaciones industriales.
• Columnas de molinos de viento.
• Postes de astas banderas.
• Superpostes con luminarios de alto montaje.
• Observatorios astronómicos instalados en montañas.
• Tanques y depósitos de almacenamiento de líquidos.
• Subestaciones de distribución de energía eléctrica.
• Torres de centrales generadoras de energía eléctrica.

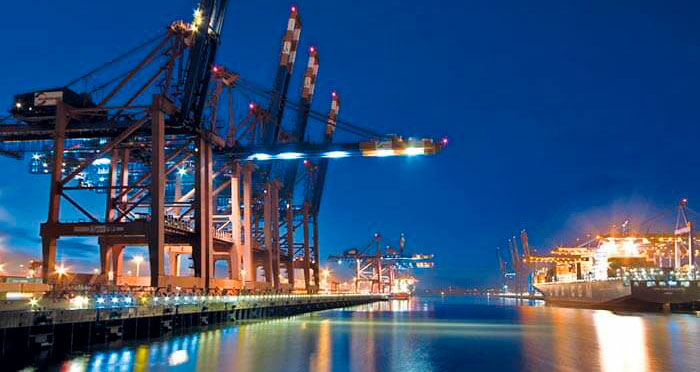

• Estructuras de puertos marítimos de carga.
• Bases de lanzamiento de naves aeroespaciales.
• Torres de vigilancia y seguridad de centros de reclusión.
• Silos de granos y depósitos de semillas.
• Plataformas marinas petroleras, instalaciones de refinerías o petroquímicas y torres de extracción de petróleo (áreas clasificadas como peligrosas y atmósferas explosivas).
LED para torres
Iluminación LED para subestaciones
Los luminarios LED de obstrucción para señalización tienen que cumplir con las especificaciones de la International Civil Aviation Organization (ICAO) a nivel internacional y la Federal Aviation Administration (FAA) de Estados Unidos de América.
* Gabriel Torres Aguilar cuenta con una trayectoria profesional de 26 años en el medio de la iluminación profesional en el área comercial, normalización, certificación, proyectos, consultoría técnica y en pruebas de laboratorio. Es Ingeniero Electricista titulado de la ESIME del IPN. Actualmente se desempeña como Gerente Técnico en la empresa mexicana L.J. Iluminación. Es miembro integrante del SC-34D Luminarios del Comité de Normalización de ANCE y es representante titular ante la sección III-Iluminación de CANAME. Ha pertenecido al programa de Certificación Lighting Consultant de Philips Lighting México.
