Instalación de un ventilador de techo

Por ing. Hernán Hernández

Los ventiladores de techo pueden estar fabricados en metal, plástico o con una combinación de ambos materiales. Están sujetos a pruebas de seguridad para obtener la certificación en la NOM 003 SCFI, por lo que ostentar la contraseña oficial NOM en el empaque o producto es obligatorio.

El ventilador de techo contiene varias partes. Algunas de ellas son:

Soporte. Pieza metálica que sirve para fijar el ventilador al techo.

Cubierta. Generalmente de plástico; sirve para ocultar el soporte y las conexiones dentro.

Extensión. Permite dar la separación necesaria entre el techo y el ventilador para la circulación de aire.

Embellecedor. Funciona como cubierta de la parte donde se sujeta la extensión al motor.

Motor. Es la parte donde se instalan las aspas, de este salen las conexiones hacia la caja de salida en el techo. Aquí mismo se tiene el interruptor para cambio de velocidades por medio de un cordón o una cadena, lo mismo para el cambio del sentido de giro del motor. Nota: Los fabricantes recomiendan un sentido para épocas de calor y otro para frío, es decir sentido horario para invierno y antihorario para verano, pero dependerá de la inclinación de las aspas.

Aspas. Piezas de plástico o madera que permiten el movimiento del aire.

Algunos modelos cuentan con portalámparas tipo decorativo en la parte inferior del ventilador para iluminar el área, sin embargo, dado que son decorativas, la orientación limita la cobertura, por lo que no son muy eficientes, para fines de este artículo consideraremos un ventilador sin lámparas.

Una vez identificadas las partes del ventilador, procede a hacer lo mismo con las terminales de conexión eléctrica. Estas pueden presentarse como cables de color o bien como una barra de tornillos.

Sea cual sea la presentación, el instructivo deberá presentar la correspondencia de los conductores, por ejemplo negro-línea, blanconeutro, verde/amarillo-puesta a tierra o simplemente tierra.

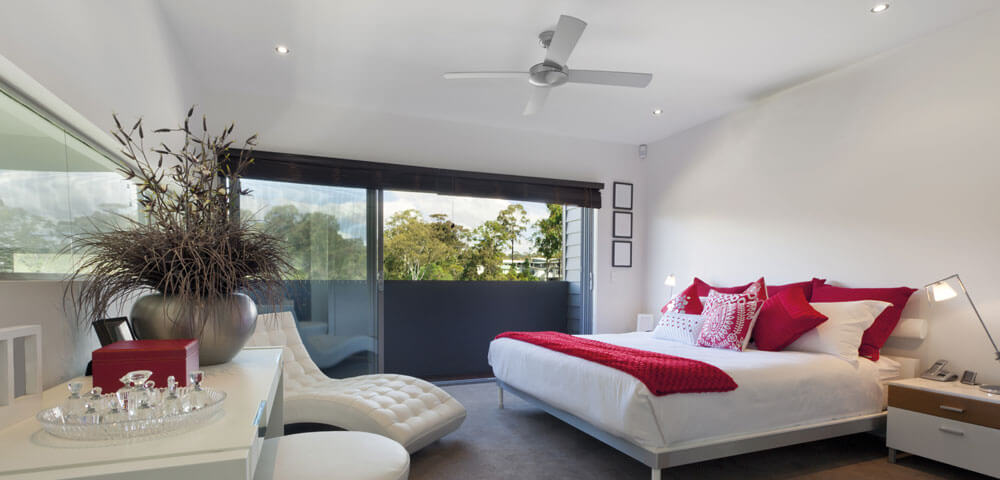

Un ventilador es una excelente opción para mantener fresca una casa y además servir como un elemento decorativo en áreas específicas como recibidores o salas.

Siguiendo esta idea, el diagrama de conexión sería como el que se muestra en la imagen 1.

Dado que los interruptores de control de velocidad ya se encuentran dentro del propio motor, la conexión eléctrica se realiza de forma sencilla, por lo que veremos antes de la conexión los pasos recomendados para el montaje.

Paso 1. Ubicar el lugar donde se desea instalar el ventilador; deberá existir una caja de salida en el techo; se puede utilizar la salida de una lámpara en caso que el ventilador cuente con lámparas, sin olvidar que posiblemente la luz que emitan no sea suficiente para iluminar la habitación por completo. Supongamos que se usará una caja de salida de una lámpara, para lo cual deberás desconectar la energía eléctrica desde el interruptor del circuito derivado. La habitación cuenta con más lámparas para ser iluminada.

Paso 2. Utiliza una escalera para desmontar el portalámparas aislando los cables que salen de ella.

Paso 3. Conecta nuevamente la energía y con el medidor de inducción identifica la línea y neutro; es importante mencionar que si la caja es de una
lámpara, la prueba debe realizarse con el interruptor (apagador) cerrado.

Paso 4. Para el montaje del ventilador, coloca el soporte sobre la superficie y marca los orificios para realizar un par de perforaciones, en las cuales debes colocar taquetes y posteriormente colocar los tornillos que fijarán el soporte para sostener el ventilador. Este paso es muy importante, ya que si lo fijas en los orificios de la caja se debe inspeccionar que ésta no presente daños o bien evaluar si con la vibración, debido al movimiento del ventilador, puede romperse y al caer el ventilador causar un accidente eléctrico o bien una lesión de consideración a alguien.

Paso 5. En una mesa, puedes pasar los cables por la extensión y fijar al motor. Después coloca el embellecedor.

Paso 6. Coloca la cubierta y suspende el juego armado desde el soporte para realizar las conexiones eléctricas.

Paso 7. Si las terminales son una barra de tornillos, verifica el tipo de tornillo y con el desarmador adecuado afloja el tornillo, desforra el conductor que viene de la caja de salida. Este desforre dependerá del tamaño del tornillo, por lo que la regla general es que una vez apretado nuevamente el forro quede pegado al tornillo.

Paso 8. Después de haber terminado con la instalación de los conductores, coloca la protección para dejar oculta la fijación de la extensión metálica y las conexiones eléctricas.

Paso 9. Coloca las aspas y fíjalas con los tornillos, así como los cordones o cadenas para las velocidades del motor.

Paso 10. Una vez completada toda la instalación, conecta nuevamente la energía eléctrica y realiza las pruebas de funcionamiento, encendiendo y apagando el ventilador, así como las velocidades.

Si el interruptor (apagador) se dejara colocado en la pared, se debe avisar al dueño que el interruptor energiza y desenergiza al ventilador o bien retíralo y une los conductores por medio de un amarre adecuado. Aisla la conexión, colócala dentro de la caja y coloca una tapa ciega.
