El inicio de obra en instalaciones subterráneas

Por: Ing. Valentín García

La CFE establece procedimientos, técnicas y recomendaciones que se deben de cumplir durante la construcción de redes de distribución subterránea por parte de terceros, sin menoscabo de lo establecido en el “Procedimiento para la construcción de obras por terceros” (Proter), “Procedimiento para la revisión de proyectos y supervisión de la construcción de redes subterráneas”, y “Procedimiento para la atención de solicitudes de servicio” (Proasol).

Cuando sea impráctico el uso de estas normas, debe obtenerse una aprobación especial para cualquier desviación, la cual será otorgada por la Subgerencia de Distribución correspondiente.

APROBACIÓN DEL PROYECTO

Una vez revisado el proyecto y de encontrarlo correcto, la CFE enviará al interesado o representante la autorización del proyecto.

CONVENIO DE CONSTRUCCIÓN

Se deben tener liquidadas las aportaciones fijadas tanto en el oficio resolutivo, como en el de aprobación de proyecto.

El interesado tiene que acudir a las oficinas de la CFE con la documentación que acredite debidamente la personalidad de quien vaya a firmar el convenio. En el momento en que el Convenio de Obra quede formalizado, la CFE entregará al interesado o representante, el plano y copia de la memoria técnica descriptiva, aprobados. El contratista debe notificar a la CFE el día en que iniciará la construcción y el nombre del residente o residentes de la obra, y a su vez la CFE nombrará oficialmente a un supervisor quien abrirá la bitácora de obra correspondiente.

BITÁCORA DE LA OBRA

La bitácora debe ser un libro empastado con original y dos copias, foliado.

Las anotaciones deben realizarse todos los días laborables en la obra, indicando los trabajos realizados, acuerdos y modificaciones pequeñas al proyecto aprobado. La bitácora tiene validez oficial; al finalizar cada nota diaria, ésta debe firmarla el residente y el supervisor.

Si por algún motivo no se encontrara el supervisor durante la construcción de una sección de la obra, quedará asentado que se podrán hacer muestreos, excavando o desarmando accesorios, y en caso de encontrarse alguna anomalía, se debe revisar toda la sección minuciosamente y si es necesario rehacerse todo.

En caso de que el supervisor detecte una deficiencia que por su importancia la considerara relevante, independientemente del registro en la bitácora, se ratificará por escrito para su corrección oportuna al representante e interesado.

CANALIZACIÓN A CIELO ABIERTO

TRAZO. El trazo debe respetar los planos de proyecto e indicaciones de la supervisión de obra de la CFE, y realizarse con equipo topográfico, evitando en lo posible interferencias y cruzamientos con otras instalaciones existentes.

En caso de encontrarse con otra instalación de servicio, ya sea teléfonos, agua potable, drenaje o alumbrado, se tiene que coordinar con la supervisión de la CFE, a fin de determinar una solución a la intersección.

El trazo de la trinchera se hará con pintura sobre banquetas y con cal sobre terracerías, al igual que la ubicación de registros, pozos de visita y bases para equipo.

EXCAVACIÓN DE ZANJA. La excavación se puede llevar a cabo por medios manuales, principalmente en donde se encuentren materiales sueltos como arena o de aglomerado como tepetate, arcilla, etcétera.

La excavación por medios mecánicos no es muy recomendable en lugares donde existan otras instalaciones de servicio. Las dimensiones de la zanja dependen del tipo de banco de ductos a instalar, de acuerdo a las Normas de Distribución, Construcción de Líneas Subterráneas.

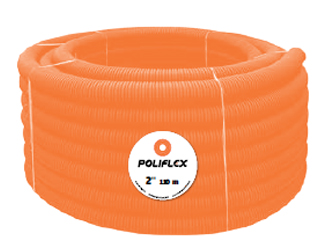

BANCO DE DUCTOS. Se deben emplear ductos de polietileno de alta densidad, como el Poliflex PAD en rollo (disponible en 2?, 3? y 4?). En los Planos de Proyecto de Obra Civil se indicará el diámetro, número de ductos y profundidad conforme a las normas. La unión entre los bancos de ductos y los registros debe ser hermética. En terrenos con nivel freático muy alto, se utilizarán ductos de PAD o PADC en tramos continuos entre registro y registro.

En casos excepcionales se permitirá el uso de coples herméticos que cumplan con la NRF-057-CFE o uniones termofusionadas. Poliflex PAD en rollo cumple con los requisitos que pide la norma en este punto, lo que garantiza la hermeticidad sin necesidad de uniones; sin embargo, en caso de ser necesario se ha incluido en cada rollo dos ligas y un cople, con el que se realiza el acople más seguro para instalaciones subterráneas.

SUMINISTRO DE MATERIAL PARA RELLENO PRODUCTO DE BANCO. Cuando por alguna razón sea necesario suministrar material para relleno producto de banco, éste debe ser material inerte y libre de arcillas expansivas; su aprobación se debe determinar por medio de muestras y pruebas obtenidas del banco de material, por cualquier laboratorio autorizado por la CFE, el cual dictaminará por escrito su empleo como relleno.
