Campo eléctrico y magnético

Por Ing. Hernán Hernández.

Los campos eléctricos tienen su origen en diferencias de voltaje: entre más elevado sea el voltaje, más fuerte será el campo que resulta. Es importante señalar que un campo eléctrico existe, aunque no haya corriente. En tanto que los campos magnéticos tienen su origen en las corrientes eléctricas: una corriente más fuerte resulta en un campo más fuerte. Cuando hay corriente, la magnitud del campo magnético cambiará con el consumo de poder, pero la fuerza del campo eléctrico quedará igual. (Información que proviene de Electromagnetic Fields, publicado por la Oficina Regional de la OMS para Europa-1999).

En el medio en que vivimos, se combinan ambos campos formando así campos electromagnéticos, los cuales se encuentran por todas partes, pero son invisibles para el ojo humano. Se producen campos eléctricos por la acumulación de cargas eléctricas en determinadas zonas de la atmósfera por efecto de las tormentas. El campo magnético terrestre provoca la orientación de las agujas de los compases en dirección Norte-Sur y los pájaros y los peces lo utilizan para orientarse.

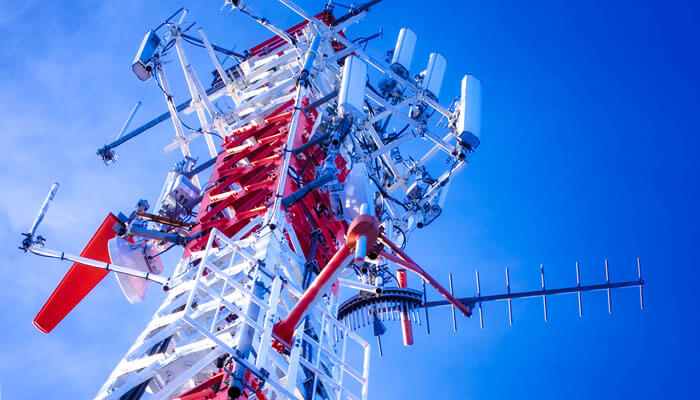

Además de las fuentes naturales, en el espectro electromagnético hay también fuentes generadas por el hombre, por ejemplo, se utilizan los rayos X para diagnosticar la rotura de un hueso por un accidente deportivo. La electricidad que surge de cualquier toma de corriente lleva asociados campos electromagnéticos de frecuencia baja. Además, diversos tipos de ondas de radio de frecuencia más alta se utilizan para transmitir información, ya sea por medio de antenas de televisión, estaciones de radio o bases telefónicas móviles.

En las frecuencias de radio y de microondas, los campos eléctricos y magnéticos se consideran, conjuntamente, como los dos componentes de una onda electromagnética. La intensidad de estos campos se describe mediante la densidad de potencia, medida en Watts por metro cuadrado (W/m²).

CARACTERÍSTICAS PRINCIPALES
Longitud de onda y frecuencia

Una de las principales magnitudes que caracterizan a un campo electromagnético (CEM) es su frecuencia, o la correspondiente longitud de onda. El efecto sobre el organismo de los diferentes campos electromagnéticos en función de su frecuencia. Podemos imaginar las ondas electromagnéticas como series de ondas uniformes que se desplazan a una velocidad similar a la de la luz. La frecuencia simplemente describe el número de oscilaciones o ciclos por segundo, mientras que la expresión “longitud de onda” se refiere a la distancia entre una onda y la siguiente. Por consiguiente, la longitud de onda y la frecuencia están inseparablemente ligadas, cuanto mayor es la frecuencia, más corta es la longitud de onda.

Las redes de distribución eléctrica y los aparatos eléctricos son las fuentes más comunes de campos eléctricos y magnéticos de frecuencia baja del entorno cotidiano.

Cuantos de luz

La longitud de onda y la frecuencia determinan otra característica importante de los campos electromagnéticos. Las ondas electromagnéticas son transportadas por partículas llamadas cuantos de luz. Los cuantos de luz de ondas con frecuencias más altas (longitudes de onda más cortas) transportan más energía que los de las ondas de menor frecuencia (longitudes de onda más largas). Algunas ondas electromagnéticas transportan tanta energía por cuanto de luz que son capaces de romper los enlaces entre las moléculas. De las radiaciones que componen el espectro electromagnético, los rayos gamma que emiten los materiales radioactivos, los rayos cósmicos y los rayos X tienen esta capacidad y se conocen como: radiación ionizante. Las radiaciones compuestas por cuantos de luz sin energía suficiente para romper los enlaces moleculares se conocen como: radiación no ionizante. Las fuentes de campos electromagnéticos generadas por el hombre que constituyen una parte fundamental de las sociedades industriales (la electricidad, las microondas y los campos de radiofrecuencia) están en el extremo del espectro electromagnético correspondiente a longitudes de onda relativamente largas y frecuencias bajas y sus cuantos de luz no son capaces de romper enlaces químicos.

Los campos electromagnéticos de frecuencias bajas se dan en presencia de una carga eléctrica positiva o negativa, se producen campos eléctricos que ejercen fuerzas sobre las otras cargas presentes en el campo.

Intensidad

La intensidad del campo eléctrico se mide en Volts por metro (V/m). Cualquier conductor eléctrico cargado genera un campo eléctrico asociado que se encuentra presente, aunque no fluya la corriente eléctrica. Cuanto mayor sea la tensión, más intenso será el campo eléctrico a una determinada distancia del conductor.

Los campos eléctricos son más intensos cuanto menor es la distancia a la carga o conductor cargado que los genera y su intensidad disminuye rápidamente al aumentar la distancia. Los materiales conductores, como los metales, proporcionan una protección eficaz contra los campos magnéticos. Otros materiales, como los materiales de construcción y los árboles, presentan también cierta capacidad protectora. Por consiguiente, las paredes, los edificios y los árboles reducen la intensidad de los campos eléctricos de las líneas de conducción eléctrica situadas en el exterior de las casas.

Cuando las líneas de conducción eléctrica están enterradas en el suelo, los campos eléctricos que generan casi no pueden detectarse en la superficie.

Los campos magnéticos se originan por el movimiento de cargas eléctricas. La intensidad de los campos magnéticos se mide en Amperes por metro (A/m), aunque en las investigaciones sobre campos electromagnéticos los científicos utilizan más frecuentemente una magnitud relacionada: la densidad de flujo (en microteslas, μT). Al contrario que los campos eléctricos, los campos magnéticos sólo aparecen cuando se pone en marcha un aparato eléctrico y fluye la corriente. Cuanto mayor sea la intensidad de la corriente, mayor será la intensidad del campo magnético.

Al igual que los campos eléctricos, los campos magnéticos son más intensos en los puntos cercanos a su origen y su intensidad disminuye rápidamente conforme aumenta la distancia desde la fuente. Los materiales comunes, como las paredes de los edificios, no bloquean los campos magnéticos.

Al conectar un cable eléctrico en una toma de corriente se generan campos eléctricos en el aire que rodea al aparato eléctrico. Cuanto mayor es la tensión, más intenso es el campo eléctrico producido. Como puede existir tensión aunque no haya corriente eléctrica, no es necesario que el aparato eléctrico esté en funcionamiento para que exista un campo eléctrico en su entorno.

Como se ha dicho anteriormente, los campos magnéticos se generan únicamente cuando fluye la corriente eléctrica. En este caso, coexisten en el entorno del aparato eléctrico campos magnéticos y eléctricos. Cuanto mayor es la intensidad de la corriente, mayor es la intensidad del campo magnético. La transmisión y distribución de electricidad se realiza a tensión alta, mientras que en el hogar se utilizan tensiones bajas. Las tensiones de los equipos de transmisión de electricidad varían poco de unos días a otros; la corriente de las líneas de transmisión varía en función del consumo eléctrico.

Los campos eléctricos existentes en torno al cable de un electrodoméstico, sólo desaparecen cuando éste se desconecta de la toma de corriente, aunque no desaparecerán los campos eléctricos del entorno del cable situado en el interior de la pared que alimenta al tomacorriente.
